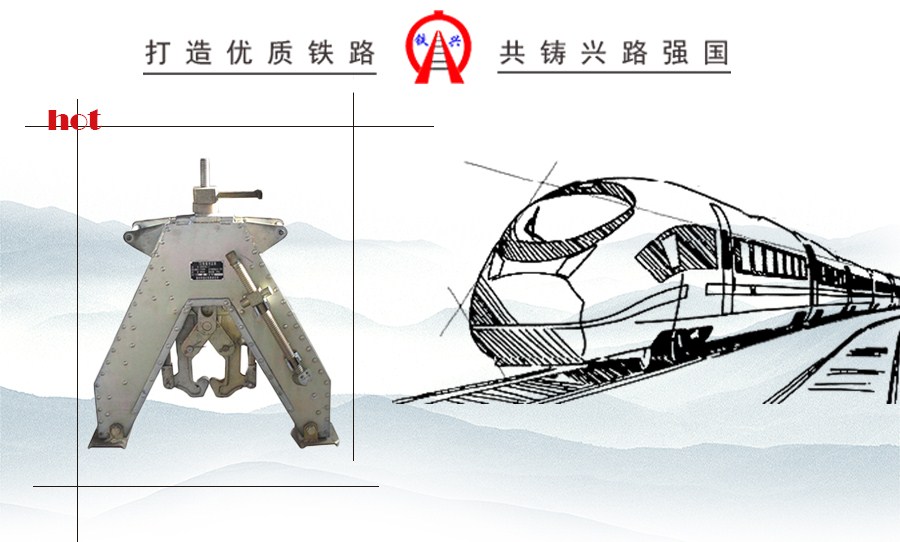

GDJ-Ⅰ型钢轨对轨架

 GDJ-I型钢轨对轨架，是依据广大养路作业顾客的实际需要而设计开发的一种新型工具。该机具外形美观，性能优越，结构合理，质量可靠，省时省力，性能价格比好，适合各种轨型的调整，是进行铝热焊接时调整钢轨位置的必备工具。

 技术参数

 1、吊轨力： 15kN

 2、跨距： 460mm

 3、整机质量： 26kg

 4、外形尺寸： 600×560×120

 运用方法

 1、使用前检查各紧固部位和联接部位是否有松动及脱离现象。

 2、在需要焊接的钢轨接头的一侧，松开4根或5根轨枕上的紧固件。

 3、在钢轨接头的一侧的第2根或第3根轨枕上放置一对正架(具体位置视工作需要而定)调整各调整杆，使吊钩吊住钢轨即可进行如下调整(调整时必须均衡地分配每根钢轨各一半)

 a、水平点的调整：

 通过转动扳杆带动提升杆移动来进行水平点的调整。

 b、轨头对直的调整：

 根据移动的方向，调整相应的轨头调整杆，(如需要应将相对的轨头调整杆松开)。来进行轨头的调整。
