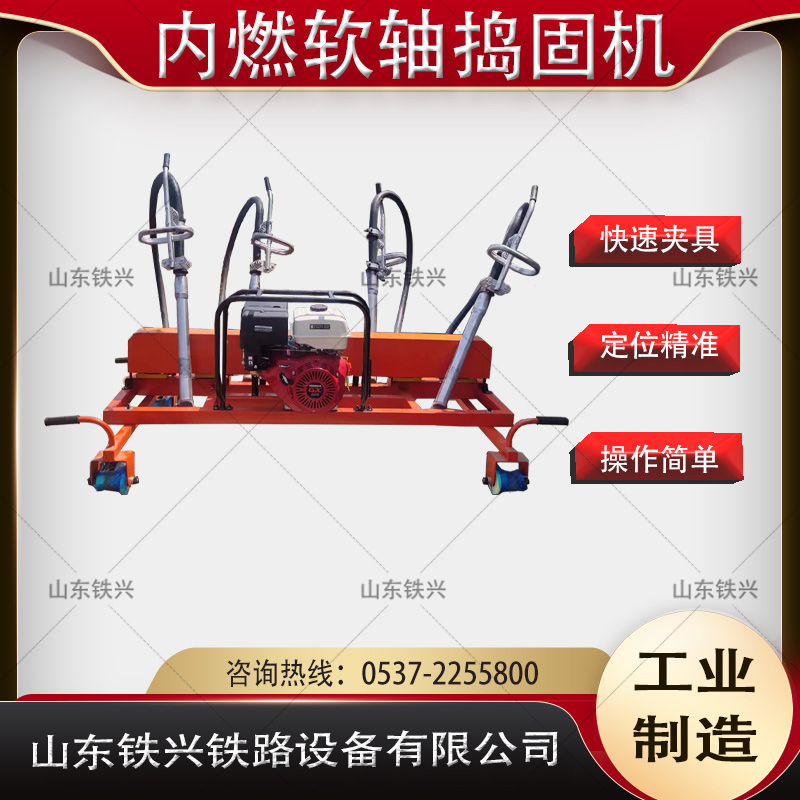

NRD-4.2*4型内燃软轴高频捣固机

产品名称：NRD-4.2*4型内燃软轴高频捣固机

额定功率：9.6Kw

整机净重：150kg

适用范围：无电源情况下单边的铁道线路维修施工及道岔的维护作业。

TEL：0537-2255800 / 400-691-2018

 NRD-4.2*4型内燃软轴高频捣固机(以下简称捣固机)是一种新型铁路养护机械 ，适用于无电源情况下单边的铁道线路维修施工，也可用于道岔的维护作业。

 NRD-4.2*4型内燃软轴高频捣固机由汽油机、离心式离合器、带传动机械、软轴软管、振捣捧、减振手把、机架等部分组成。本机选用日本本田(HONDA)汽油机为动力源。软轴组成由钢丝软轴、软轴插头(工作时插入输出轴孔内)、软管接头(与振捣棒棒壳联接)组成。振捣棒组件包括镐头、镐体、棒壳、滚锥、滚道、油封、轴承等(参见振捣棒结构图)。减振手把由手把、弹簧、橡胶护套等组成，联接在软管前端，消除振动，便于操作。出厂时软轴、软管、减振手把、振捣棒已联为一体。汽油机固定在机架中间。机架上有皮带罩的防护罩，还有两个抬把，可以便捷地上、下道。

 工作原理

 汽油机的动力经离心式离合器及带传动分配到两根输出轴上从而驱动软轴，带动振捣棒中的滚锥，滚锥的一端支承在大游隙轴承上，另一端沿滚道作纯滚动的自转和公转运动。偏心旋转的滚锥产生离心力通过滚道作用于棒壳上并使之增频。该振动力传递给镐体和镐头，形成对道碴的扰动力，道碴之间的摩擦阻力被克服或减少，使道碴近乎呈现“流动状态”，开始相对运动和重新排列。经过一段时间的振动后，道碴将枕下空隙填满从而达到密实的目的。

 主要技术参数：

 使用方法

 准备与启动

 1、依照HONDA用户手册和使用说明书严格进行运转前的各项检查。请使用90号或更高标号的无铅汽油，常见温度下使用SAE10W-30发动机润滑油(SG、SF类)。

 2、将机头上的联按手柄旋至正上方，将软轴插头插入轴内孔，将联接头插入机头孔中，使联接手柄落入联接头圆弧槽内，板下联接手柄，再将振捣棒插在机架上。

 3、检查所有绝缘部位，拧紧各紧固件，张紧传动带。

 起动上道

 1、严格按HONDA用户手册和使用说明书规定的程序起动发动机，把燃油阀开到ON(开)位置，把阻风门柄拨到CLOSE(关)位置(如果发动机是热的或气温较高，则可能不需要关阻风门);把节气门控制柄朝左略移点;把发动机开关扳到ON(开)位置，轻轻地拉起动绳握柄直至感到阻力，然后用力快速一拉即可起动。

 2、抬整机上道，将单走行轮抽出支撑管置于另一侧钢轨上，锁紧紧固螺钉。取下振捣棒将其前端对地轻轻磕碰;振捣棒发出“嗡……”的高频响声后即可使用。

 运行捣固

 1、在发动机预热时，逐渐把阻风门柄移动到OPEN(开)位置;把节气门控制柄置于发动机所要转速的位置。

 2、捣固时应两台机器成套使用，分别置于所捣固的同一根轨枕的两侧，同捣一根轨枕的四人应力争动作一致，用力大致相同，捣固时握住减振手把斜向插入(不要手持软管加力，作业时软管弯曲半径不得小于250毫米)，将石碴捣入轨枕下。切勿用振捣棒撬轨枕、钢轨，应避免镐头碰击钢轨、轴枕(岔枕)和连结机件。

 3、双线地段施工时，临线来车须停止作业。

 停机下道

 1、把节气门控制柄向右移到头;把发动机开关扳到OFF(关)位置;把燃油阀扳到OFF(关)位置。(在紧急情况下停机，把发动机开关扳到OFF位置即可)。

 2、下道应行动迅速。将棒插回机器，四人一组将整机抬至铁道限界以外待避列车，不得侵限。在路户行走时将单走行轮缩回支撑管，锁紧紧固螺钉。
