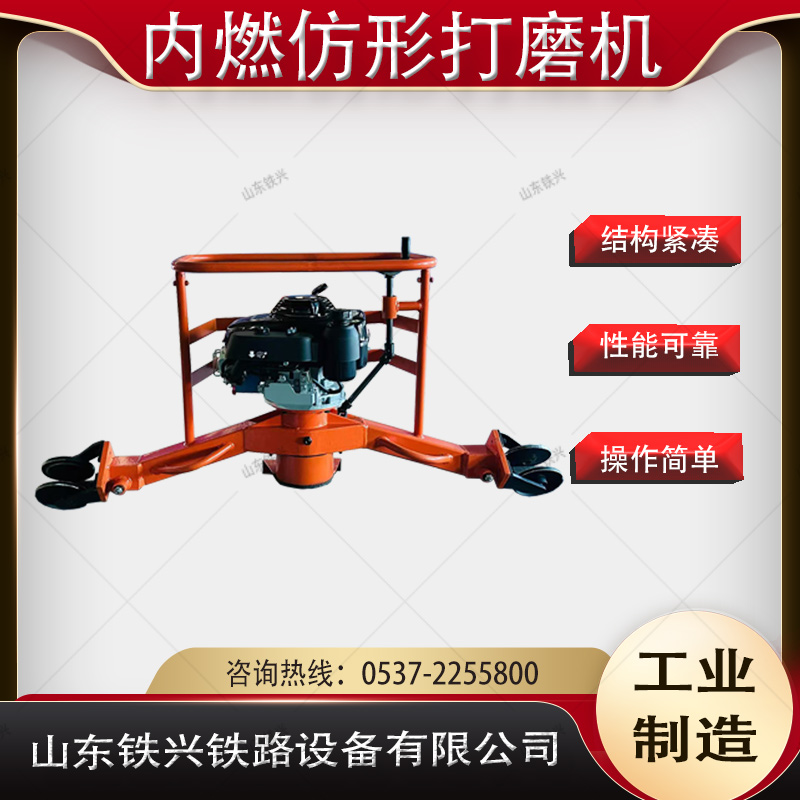

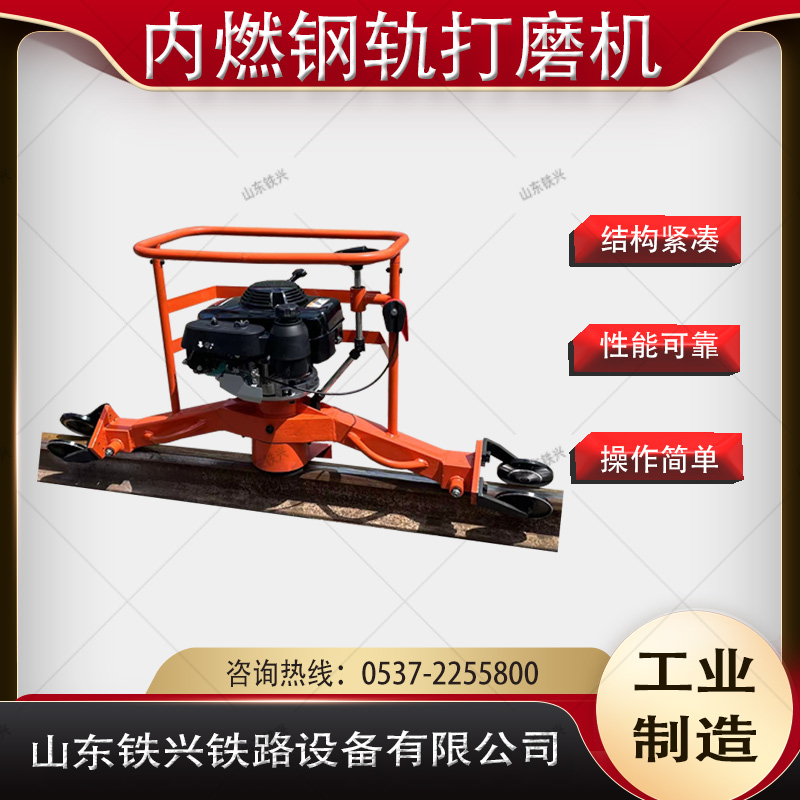

FMG-4.4型内燃仿形钢轨打磨机

产品名称：FMG-4.4型仿形钢轨打磨机

外形尺寸：1480 mm×500mm×800mm

适用范围：适用于43~75Kg/m钢轨焊缝、不平等接头、轨车肥边，轨面焊修等部分的打磨

主要技术参数

TEL：0537-2255800 / 400-691-2018

 FMG-4.4型仿形钢轨打磨机适用于43-75kg/m钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等局部的打磨。具有作业效率高、磨削质量好、操作烦琐、上下道便当等优点，是铁路工务大修、维修及抢修的工具。

 主要构造及工作原理

 FMG-4.4型仿形钢轨打磨机主要由汽油机、机架、机芯、走行安装几局部组成。机架系用无缝钢焊接而成。机芯由传动系统、旋转安装及轮组成。砂轮旋转角度和进给量由手轮制成，走行安装和机架焊为一体，走行轮绝缘轮。且轮缘较高，下道后也可在空中推行。先将机架跨在两股钢轨上，再整好砂轮停止给量和角度即可停止侧磨。是道岔和焊补轨面修磨的理想工具。

 本机由6.5马力美国科勒汽油机作为动力。用A型三角带(内周长787mm)，经过传动系统带砂轮停止磨轨作业，以汽油机为动力(回转运动)，传送给杯型砂轮使其产生回转运动，同时经过一个能转的手轮来调整砂轮的进给量，从而到达打磨钢轨的目的。

 操作办法

 1、将仿形钢轨打磨机放在钢轨上，经过两滚轮挪动，导向轮须与两侧钢轨相接触并回转自若。

 2、顺时针转入手轮时，杯型砂轮下移。

 3、取得良好的打磨质量，须按两步停止：

 a、粗打磨：仿形钢轨打磨机沿钢轨挪动，逐渐放下砂轮，打磨至离轨面1mm，打磨应从轨面开端，再打侧面。打磨钢轨另一侧时，必需调转打磨机。

 b、精打磨：在粗磨的根底上打磨机重新就位，准备打磨轨面。当基准滚轮就位后，放下砂轮，使之刚好触及焊缝左近不须打磨的轨面，从轨面开端打磨，然后打磨侧面，打磨范围应到达焊缝两侧各100mm，为补偿砂轮磨损，应稍稍放下砂轮。

 4、打磨完成后，必需逆时针旋转手轮，使砂轮上提，以便于停止下一个焊缝的打磨。

 5、导向轮的调整：打磨机两侧各有一套导向轮，用于打磨砂轮的导向。打磨机打侧面时，支撑导向轮的相对位置可依据与空中的间隔(或钢轨的型号)来调整二导向轮的间隙，调整导向轮时将四个螺栓扭松后，相对的挪动(转动)支架即可调整间隙。

 6、仿形钢轨打磨机主轴的滚动轴承组合，滚轮、导向轮的滚动轴承组合，要定期注入和改换光滑脂，进给运动的螺旋副及其支撑要定期的注入光滑脂。
