LGZD—Ⅱ型全自动锂电螺栓涂油器（智能）产品说明

　　工作原理

　　锂电螺栓涂油器结构紧凑、设计新颖，由锂电池驱动电动油泵，通过光感传感器与螺栓的反射，对油泵进行指示涂油作业，可根据全自动进行涂油量控制。还可遥控模式，也可以切换手动模式，将涂油开关打开根据现场所需条件进行控制。涂油方式是全自动喷射覆盖竖螺栓上面，全自动锂电螺栓涂油器是线路轨枕竖螺栓保养不可多得的专用新型设备，竖螺栓涂油效率是人工的20倍，可大大减小线路工人的劳动强度。

　　使用说明

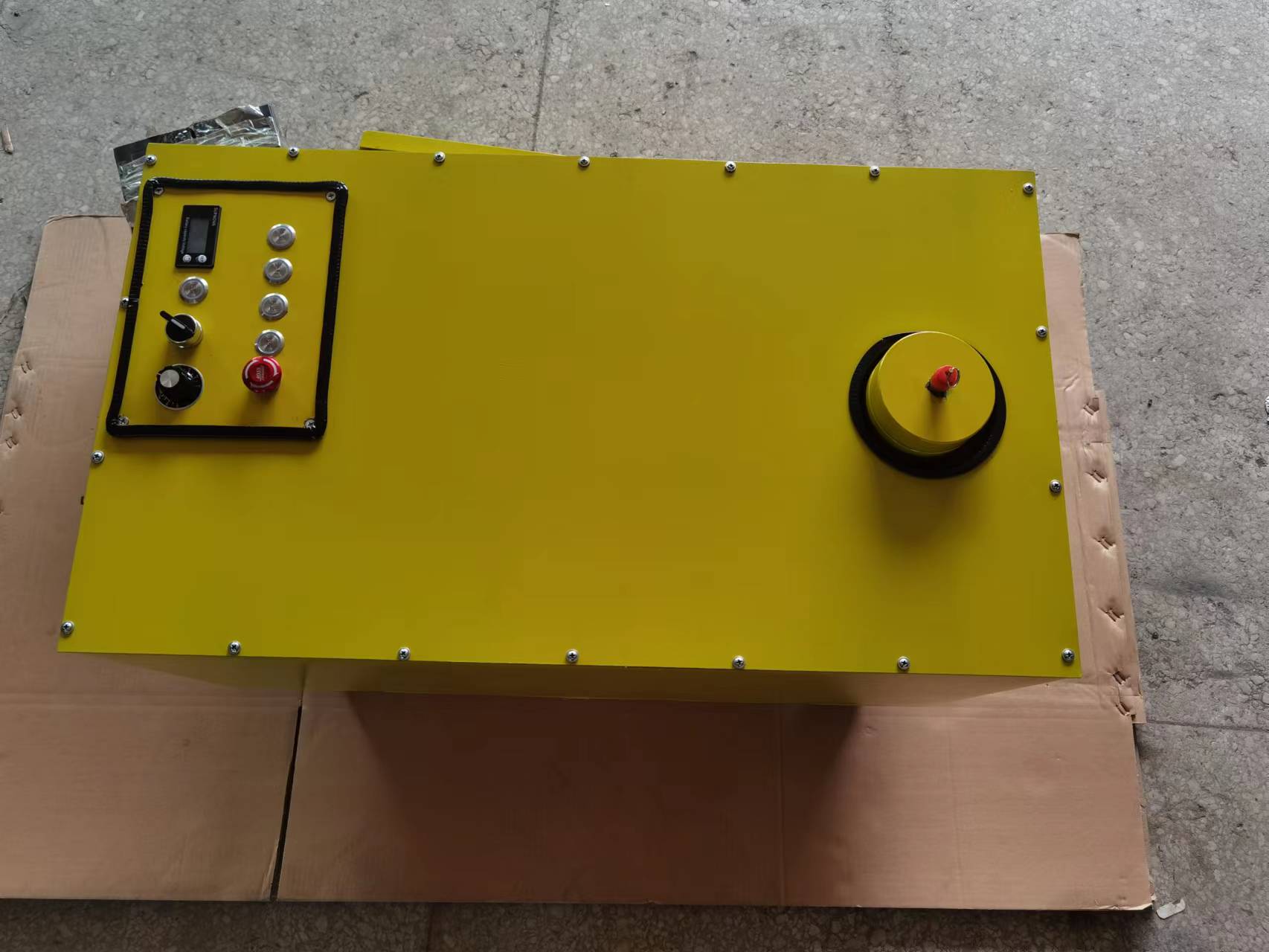

　　使用前先检查电量是否充足，电量过低必须及时充电。加注轨道螺栓长效防锈油（如油脂粘稠需要稀释一下喷涂不受影响），插好辅助支撑，并将辅助支撑锁紧手柄锁紧。工作前先松开涂油装置升降手柄，调整好涂油轮与螺栓之间的距离（高度），然后调整螺栓涂油距离（出厂默认214mm）然后电机轮与钢轨顶面贴合。将电源开关按下，按钮显示状态分别是

　　1. 电源  2.运行  3.停止  4.后退  5.灯光

　　6. STOP (紧急停止开关）  7.调速旋钮

　　工作模式

　　工作模式分为：全自动工作、手动工作 。

　　1. 全自动工作模式：设定好需要涂油的螺栓距离后按电源按钮，然后旋走行速度调整旋钮，调整好走行速度，接着按运行按钮就可以进入全自动模式开始涂油工作，到目的地后按停止按钮结束涂油工作。

　　2. 手动工作模式：设定好需要涂油的螺栓距离后按电源按钮，然后旋走行速度调整旋钮，调整到速度最低，接着按下手动开关，在按运行按钮就可以推行进入手动模式开始涂油工作，到目的地后按停止按钮结束涂油工作。

　　3.如果错过涂油的螺栓，按下后退按钮，此时不喷油，也可以作为返程辅助

　　4.为了方便夜间作业还设置了照明装置，按下灯光按钮即可，本机还设置了急停按键，发生紧急事情按下急停按钮，直接抬下道

　　维护、保养

　　1.把设备抬到线路上，打开电源开关，启动方式放到自动，根据走行速度，调节调整涂油装置与轨枕螺栓的距离，用小内六角扳手可调节高度。在线下推行时务必将涂油高度旋转手柄调整到最高处，以免发生碰撞喷头

　　2.当需要手动涂油时，按动模式转换开关调到行走模式，在钢轨上推行涂油装置，需要涂油时按动手动开关，即可对螺栓进行涂油。如果手动没有请检查手动开关插座是否牢靠或手动开关损害。

　　3.本设备用的是24V锂电池，如果电池电压低于18V必须及时充电。

　　4.添加轨道螺栓专用防锈油要注意，不要把杂质加进油箱内。如果有杂质进入油箱内请要防不要开动电源开关，必须将油箱内部清洗干净，防止堵泵。

　　5.本产品存放时必须存放在干燥通风的地方，严禁存放潮湿无遮挡地方，本机禁止淋雨或在太阳底下暴晒，远离一切火源。
